Описание дерева операций
Дерево операций – это дополнительное промежуточное представление исходной программы. В общем случае узлами дерева являются операции, которые обмениваются между собой значениями, каждое из которых определяется своим типом .

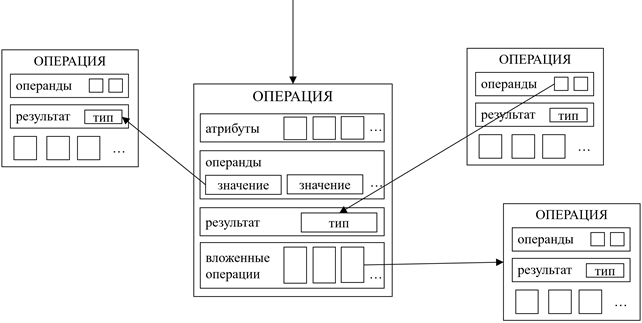

Как видно на рисунке, операция может иметь произвольное число операндов, не более одного результата, произвольное число атрибутов (вспомогательных данных, независимых от других операций), произвольное число вложенных операций внутри, а также объемлющую операцию, в теле которой указанная операция и находится.
Операция владеет внешними значениями (результатами) и внутренними регистрами. Результаты видны соседям операции и могут быть операндами других операций, но не видны операциям внутри тела. Внутренние регистры, наоборот, доступны для использования операциями внутри тела, но снаружи не видны (как переменные во вложенном блоке в C++). Операция не владеет операндами, так как это результаты или внутренние регистры других операций. Также внутри хранится имя операции и код, определяющий ее вид.
Значение – это единоразово определяемый неизменяемый регистр (как const переменная в C++). Значение нельзя “изменить”, но можно создать новую операцию, которая будет иметь нужное значение в качестве результата, а старое значение отбросить (при необходимости удалить порождающую его операцию из дерева). Значение хранит внутри себя породившую операцию, тип, список использований (операций, среди операндов которых есть указанное значение).
Тип – это характеристика представления значения; неизменяемая структура, содержащая информацию, полезную для, собственно, представляемого типа. Система типов в дереве операций сходна с системой типов компилируемого языка.
Атрибут – это вспомогательные данные, которые используются для анализа операции (какое-либо численное значение, тип, подвид операции, строка и так далее). Например, операция, описывающая функцию, может иметь имя функции и тип в качестве атрибутов, а операция, описывающая объявление константы – значение и тип константы и т. д.
К особенностям дерева операций можно отнести следующее:
Дерево операций можно построить из синтаксического дерева за один проход.
Анализ использования значения представляет собой обход готового списка.
Добавление или изменение операций прозрачно: операция хранит информацию о своем положении в дереве, значение хранит информацию о связанной операции и типе.
Невозможно восстановить текст исходной программы напрямую, но можно ссылаться на исходный код в диагностике для пользователя, если сохранить ссылки на места в коде внутри операций при их создании из узлов синтаксического дерева.
